اسپیسر لوله
PVC Pipe Spacer
اسپیسر پلاستیکی برای لوله گذاری
اسپیسر لوله چیست؟
اسپیسر لوله PVC مناسب برای حفظ فاصله و آرایش دقیق بین لولههای مخابرات و... میباشـد که شامـل دو بخش کفی و رویه است. اسپیسر لوله باعث ایجاد فاصـله منظم و یکپارچه بیـن داکتهای مخابراتی میگردد و طوری طراحی شده است که بتوان در جهت عمودی و افقی، هر تعداد لوله را که بخواهیم با رعایت فاصله دقیق نسبت به یکدیگر قرار دهیم. فاصلههای یکسان میان لولهها که به واسطه اسپیسر لوله ایجاد میگردد، این مزیت را ایجاد میکند که خاک و یا احتمالاً ملاتی که پس از اتمام لوله گذاری فضای خالی بین لولهها را فرا میگیرند به یک میزان تقسیم شده و به این ترتیب مقاومت در برابر نیروهای وارده احتمالی افزایش خواهد یافت. عمـده مصرف این اسپیسر جهت تأسیسات و عملیات مخابراتی شهری و پروژههای صنعتی مانند پالایشگاه و صنایع پتروشیمی میباشد.
عملیات لوله گذاری، جهت انتقال کابلهای مخابرات صورت میگیرد و گاهاً این انتقال تا کیلومترها ادامه مییابد. کابلهای مخابرات درون لولههای با قطر 4 یا 6 اینچ قرار گرفته و انتقال مییابد. در مسافتهای طولانی نیاز است که از چندین لوله در امتداد و در کنار هم استفاده شود. لذا برای اجرای عملیات انتقال به کمک چند لوله در کنار هم، باید تمهیدات ویژهای اندیشیده شود که یکی از مهمترین آنها تنظیم فاصله دقیق بین لولهها و در عین حال ایجاد ثلبیت و ایستایی کافی میباشد. بدین منظور اسپیسرهای لوله به صورت دو تکه تولید و عرضه شده اند.
به طور کلی اسپیسر لوله نقش مهمی در کاربردهای مختلف صنعت ساختمانی دارند، به خصوص در زمان چیدن لولههای کابل UPVC مهم میباشد. این اسپیسر برای فاصله گذاری آسان، سریع و انعطاف پذیر لولههای کابل UPVC طراحی شده است. علاوه بر سبک بودن، این اسپیسرها به طور قابل ملاحظهای محکم و پایدار میباشند.
این اسپیسر تولید شده یک قطعه معمولی در صنعت ساختمان و لولهکشی میباشد که برای نگهداری و تنظیم موقعیت لولهها مورد استفاده قرار میگیرد. این قطعه از پلاستیک PVC (پلی وینیل کلراید) ساخته شده و برای ایجاد فاصلهی مناسب بین لولهها و سطوح مختلف بکار برده میشود.
دانستنی ها؛ انواع اسپیسر ها کدامند؟
نحوه استفاده از اسپیسر لوله
روش استفاده صحیح اسپیسر لوله به چه صورت میباشد؟

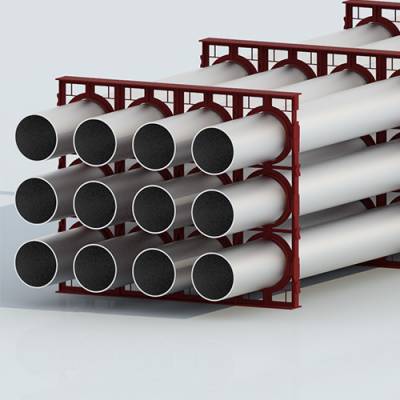

جهت گسترش در راستای عمودی ابتدا اسپیسر کفی روی سطح با فواصل مشخص نسبت به یکدیگر قرار میگیرند و لوله روی آن قرار میگیرد. سپس قطعه رویه اسپیسر لوله به اسپیسر کفی متصل و قفل میشود. سپس ردیف بعدی لولهها قرار میگیرد و به همین ترتیب به تعدادی که موردنیاز است ادامه مییابد و در نهایت روی آخرین ردیف یک اسپیسر لوله کفی به صورت برعکس جا زده میشود. حال چنانچه گسترش لولهها به صورت جانبی نیز مدنظر باشد توسط کشوییهایی که در دو سوی اسپیسرهای کفی و رویه به صورت نری و مادگی تعبیه شده است، فاصله نگهدارهای لوله وصل شده و عملیات لوله گذاری به صورت جانبی گسترش مییابد.
میزان استفاده اسپیسر لوله
میزان مصرف اسپیسر لوله به چه صورت میباشد؟
لولههای پی وی سی مدفـون بدون عملیات بتـن ریزی:
میزان مصرف در هر 2 متر از طول لولهها 1 عدد اسپیسر لوله میباشد.
لولههای پی وی سی مدفـون با عملیات بتـن ریزی:
میزان مصرف در هر 1/5 متر از طول لولهها 1 عدد اسپیسر لوله میباشد.
جهت مشاهده محصولات بیشتر به دسته بندی سایر محصولات مراجعه کنید.
نکـتههای مهم در مورد اسپیسر لوله
نکتههای ضروری هنگام استفاده از اسپیسر لوله چیست؟
استفاده نکردن از اسپیسر لوله میتواند موجب عدم رعایت فاصله دقیق میان لولهها و احتمالاً برخورد لولهها به یکدیگر، در اثر بتن ریزی و طبعاً شکستگی و ایجاد خسارت شدید به پروژه شود. از اسپیسر مخصوص لوله جهت تنظیم فاصله دقیق میان لولههای پی وی سی طراحی و تولید شده است و برای استفاده برای لولههای فلزی گزینه مناسبی نمیباشد. اگر بخواهیم در موارد خاص از اسپیسر برای لولههای فلزی استفاده کنیم، میتوان حداکثر در جهت عمودی دو لوله را روی هم قرار داده، اما به شرطی که فواصل بین اسپیسرهای لوله بسیار کاهش یابد.

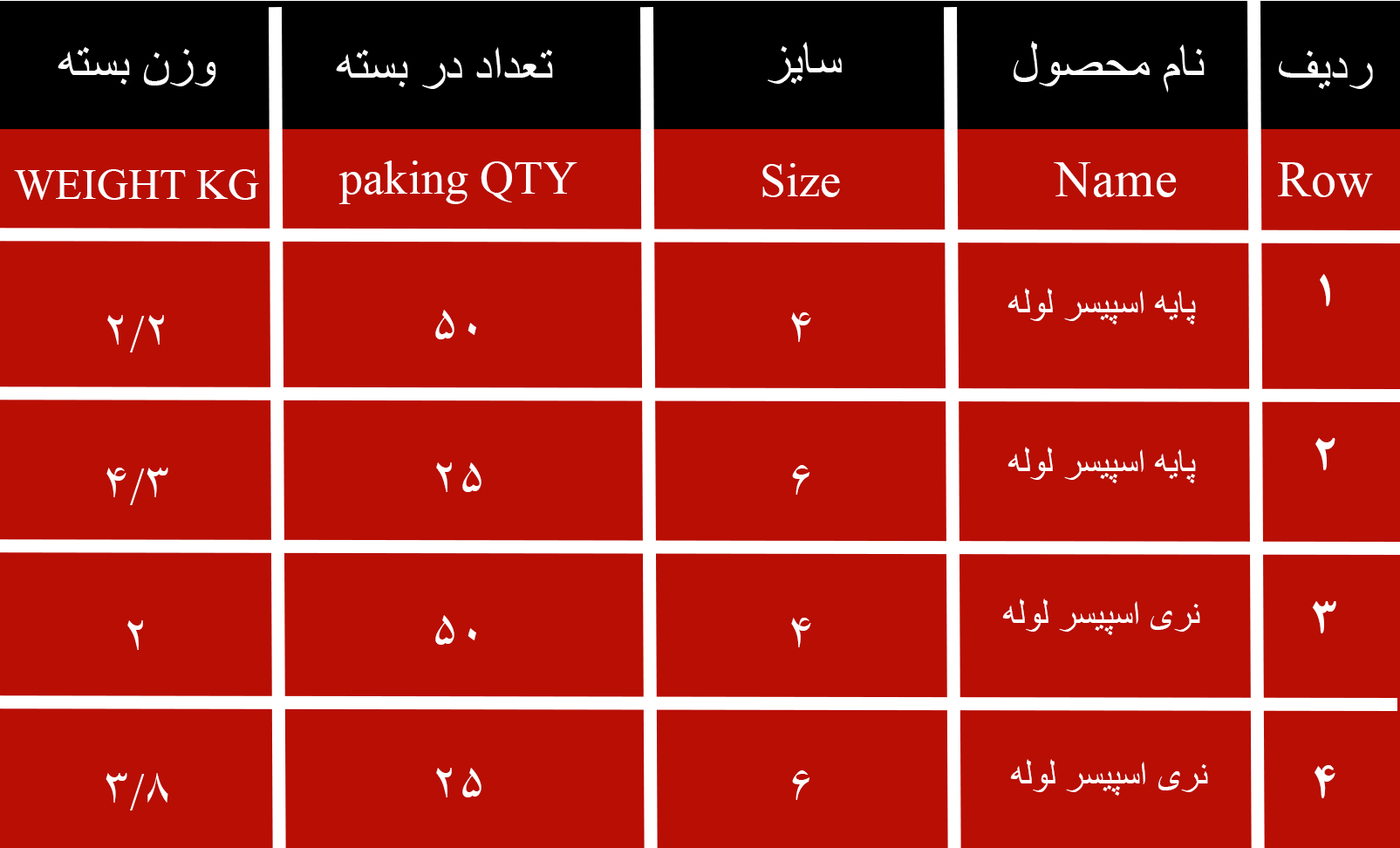

بسته بندی اسپیسر لوله
|
|
دانلود کاتالوگ جامع |
