اسپیسر فلت فیکس

اسپیسر فلت فیکس

Flatfix Spacer

اسپیسر فلت فیکس ؛ میلگرد گذاری روی سطوح نرم و فرو رونده، شبیه سقف های پوشیده شده از یونولیت، همیشه یکی از تشویش های موجود برای مجریان محترم می باشد. چون اسپیسرهای کارگذاری شده برای این سطوح، معمولاً در اثر حرکت پرسنل و حمل مصالح و بتن ریزی، در سطح نرم و فرو رونده موجود فرو رفته و به این شکل پوشش یکپارچه زیر شبکه میلگردی رعایت نمی شود . لازم به بیان است که عموماً روی سطوح پوشیده شده با یونولیت، از میلگردهای حرارتی که دارای قطر پایین می باشند استفاده می شود. بدین علت اسپیسر فلت فیکس، که قسمت بالای آن دقیقاً همانند اسپیسر مینی فیکس است با تفاوت داشتن یک صفحه افقی در زیر اسپیسر، طراحی و تولید گردیده است. این قطعه روی سطح نرم و فرو رونده به اندازه کافی نشیمنگاه دارد و فرو نخواهد رفت . اسپیسر فلت فیکس توانایی جای دادن میلگرد تا قطر 16 درون شاخک های خود است و با توجه به ارتفاع، قادر به تحمل بار نقطه ای 25 تا 35 کیلوگرم می باشند.

این قطعه معمولاً از جنس پلاستیک با مقاومت بالا ساخته می‌شود و در سطوح افقی استفاده می گردند. همچنین این اسپیسرها به راحتی به میلگردها متصل می گردند و سبب می گردند تا در طول بتن‌ریزی میلگردها در موقعیت خود باقی بمانند. در نتیجه سبب می شود تا مقاومت و استحکام سازه افزایش پیدا کند.

ویژگی های اسپیسر فلت فیکس

بار نقطه ای 25 تا 35 کیلوگرم تحمل می کند

میلگرد تا قطر 16  را می تواند درون شاخک ها جای دهد

نحوه استفاده اسپیسر فلت فیکس

فاصله نگهدار میلگرد فلت فیکس دارای دو شاخک دندانه دار می باشد که به مقصود قفل کردن و ثابت سازی میلگرد داخل اسپیسر آماده سازی شده است. پس از قرارگیری میلگرد در بین شاخک های اسپیسر و نشستن روی نشیمنگاه ، میلگرد توسط شاخک ها قفل می شود . فاصله نشیمنگاه میلگرد تا کف قالب یا سطح، تعیین کننده پوشش بتنی روی میلگرد خواهد بود. یک صفحه تخت نیز بصورت افقی در زیر اسپیسر فلت فیکس قرار داده شده است که باید روی سطح بصورت کاملاً افقی قرار گیرد تا مانع نفوذ اسپیسر ، به داخل سطح فرو رونده شود.

میزان استفاده اسپیسر فلت فیکس

روی سطوح نرم و فرو رونده :

میزان مصرف فاصله نگهدار سبک فلت فیکس 4 عدد در هر متر مربع می باشد .

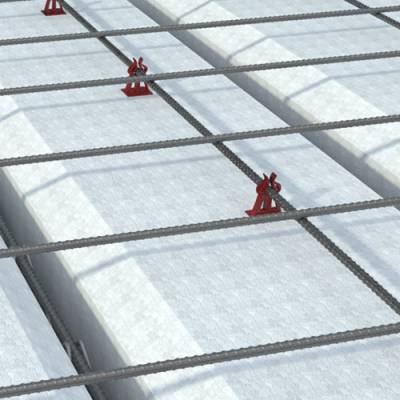

روی فوم های یونولیت :

میزان مصرف 2 عدد در عرض فـوم و به فاصله 50 سانتیمتر از یکدیگر در طول فوم می باشد.

نکـات اسپیسر فلت فیکس

اسپیسر پلاستیکی فلت فیکس از نظر طراحی طوری  هدفمند در نظر گرفته شده که در سطوح افقی با شبکه میلگردی سبک مانند سقف های نرم و فرو رونده، مورد بکارگیری قرار گیرد و استفاده آن در سایر سطوح سبک منطقی نیست، چون صفحه تخت زیرین امکان دارد سازه را دچار سستی مقطعی نماید. اسپیسر فلت فیکس قادر به قرار دادن میلگرد از قطر 6 تا 18 میلیمتر داخل شاخک های خود است. ولی قطعاً شبکه میلگردی با قطر میلگردی بالای 14 میل، جزء شبکه های میلگردی متوسط محسوب می شود و ممکن است استفاده از اسپیسر فلت فیکس مناسب نباشد . ولی به لحاظ اینکه این محصول مخصوص استفاده در سطوح نرم و فرو رونده است و اسپیسر قوی تری که چنین خصوصیاتی داشته باشد ، در حال حاضر حداقل در بازار ایران وجود ندارد ، باید وزن سازه میلگردی و نیروهای وارده را برای یک متر مربع حساب کرد و با توجه به توان باربری نقطه ای اسپیسر فلت فیکس ، تعداد لازم را برای استفاده در یک متر مربع انتخاب نمود. توصیه می شود از اسپیسر پلاستیکی فلت فیکس برای سازه های با قطر میلگرد حداکثر 14 استفاده شود و برای قطرهای بالاتر از اسپیسرهای افقی قوی تر بکار برده شود. دقت نمایید جا زدن میلگرد داخل اسپیسر پلاستیکی بتن ، همراه با پیچش و چرخاندن بصورت جانبی نباشد، زیرا امکان دارد سبب شکستن شاخک های اسپیسر پلاستیکی فلت فیکس گردد.

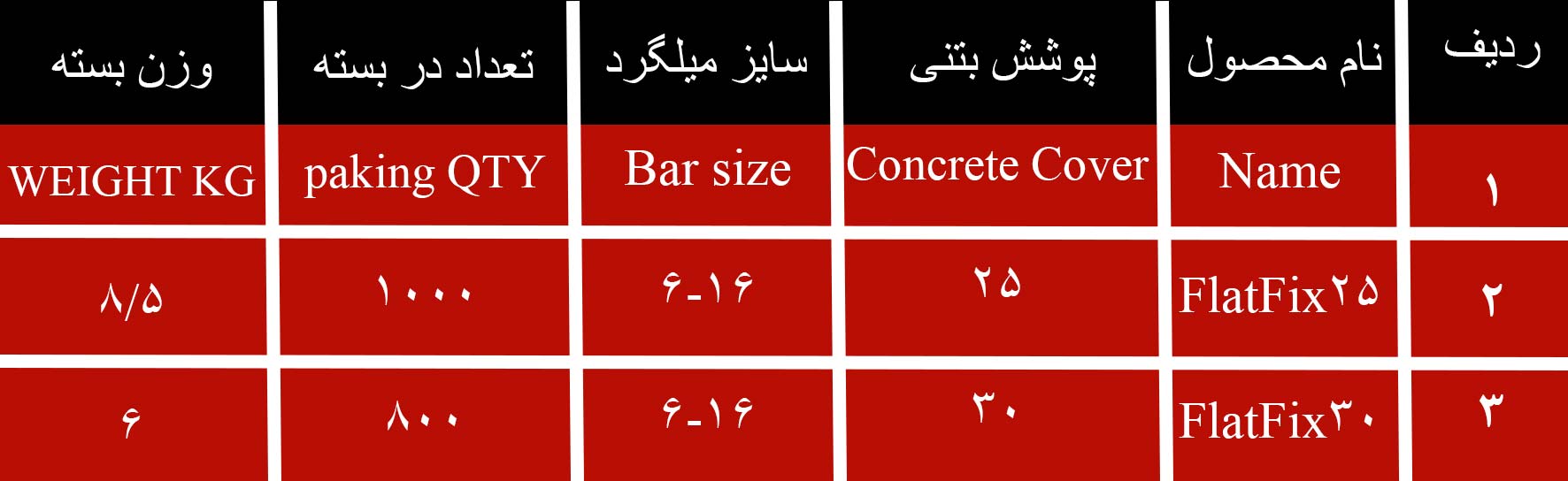

بسته بندی اسپیسر فلت فیکس :
