غلاف مخروطی سنگین

غلاف مخروطی سنگین

Heavy Fromwork Conic

شرح غلاف مخروطی پلاستیکی سنگین

غلاف مخروطی سنگین ؛ در حال حاضر بکارگیری از سیستم های جدید قالب بندی بتن به شیوه صنعتی، بسیار در دنیا مرسوم شده است . این قالبهای معمولا در ابعاد بزرگتر نسبت به قالبهای مدولار ، طراحی و تولید می گردند، که ساخت قالب در مقیاس بزرگ به دلیل کاهش زمان قالب بندی بوده و همچنین افزایش سرعت و امکان ساخت ساختمان به روش صنعتی می باشد. می توان از جمله این قالبهای بتنی سنگین به سیستم قالب بندی تونل فرم اشاره نمود . این نوع قالبها مانند سایر قالبهای مدولار جهت مهار فشارهای جانبی نیاز به استفاده از بلت و مهره و واشر و پشت بندهای مهاری دارند، اما به دلیل وزن سنگین قالبها ، از بلت با قطر 22 میلیمتر جهت مهار نیروهای جانبی در آن، بکار برده می شود که قابلیت استفاده از پوشش هایی همچون غلاف دو سر مخروط و یا میان بلت پلاستیکی آب بند در این حالت وجود ندارد. از سوی دیگر وزن سنگین قالبها و واردشدن ضربه به آنها ، این ضرورت را ایجاد می کند که پوششی انتخاب شود که مقاومت و استحکام کافی را دارا باشد . غلاف مخروطی سنگین برای استفاده در سیستم قالب بندی سنگین، جهت عبور بلت با قطر 22 میلیمتر گزینه بسیار مناسبی محسوب می شود . غلاف مخروطی سنگین محصولی کارآمد و بسیار با دوام از جنس پلاستیک فشرده بوده و با قدرت تحمل بار های جانبی زیادی می باشد، که در طول های 15، 20، 25 و30 و 35 و 40 سانتیمتر برای معین نمودن فاصله بین دو قالب و عبور بلت از میان آن در سیستم های مدرن قالب بندی بتن، که شامل سیستم های لارج پنل، قالب های تونل فرم، سیستم قالب بندی شمس و ... می باشد به صورت عمده مورد استفاده قرار می گیرد. غلاف مخروطی سنگین به لحاظ جنس و ضخامت بدنه ی که دارد ، قادر به تحمل بار بالایی بوده و در برابر فشار و ضربه های احتمالی وارد شده از سوی قالبها هنگام مونتاژ یا جابجایی توسط جرثقیل ،دارای مقاومت کافی می باشد . غلاف دو سر مخروط بصورت یک دوک مخروطی طراحی شده تا بتواند پس از بتن ریزی و باز کردن قالبها با اعمال فشار از سمت کوچکتر مخروط ، آن را از سمت قطورتر خارج نمود.

به طور کلی این قطعه از محصول در قالب بندی بتن برای مهار قالب در برابر فشار بتن یکی از قطعات مهم بوده و استفاده می شود که جهت استفاده و خروج آنها از بتن بعد از انجام عملیات، غلاف دو سر مخروط پلاستیکی استفاده نمود. در حقیقت استفاده از بلت و تجهیزات مهاری فشار بتن ، برای قالب بندی بتن امری ضروری می باشد.

این قطعه نوعی محافظ یا پوشش محسوب می شود که به‌طور ویژه جهت محافظت در برابر آسیب‌های مکانیکی، ضربه، سایش، و شرایط محیطی طراحی شده است. این محصول معمولاً در صنایع مختلفی استفاده می شود. این شکل قطعه سبب توزیع یکنواخت نیروها و فشارها بر سطح غلاف می گردد و در نهایت قادر می باشد تا از تمرکز تنش ‌ها جلوگیری ‌کند.

نحوه استفاده غلاف مخروطی پلاستیکی سنگین

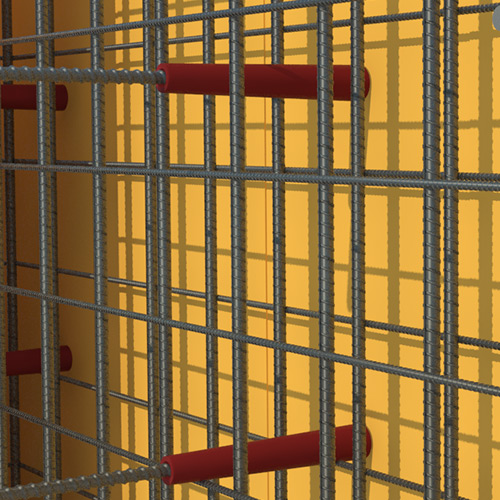

در مرحله اول شبکه میلگردی سازه بافته شده و در ادامه اسپیسرهای مورد نیاز برای تامین کاور بتنی میان میلگردها و قالب بتن، جای گذاری می شود . در مرحله بعد یکطرف از قالب بندی دیوار بسته می شود و در نقاط مورد نظر برای عبور بلت ، بلت مهاری با قطر 22 میلیمتر، از بیرون قالب هدایت شده و به داخل شبکه میلگردی وارد می گردد . پس از آن قطعه پلاستیکی غلاف مخروطی سنگین روی بلت جای گذاری شده و در ادامه سمت دیگر قالب بسته می شود . در نهایت به کمک پشت بندها و مهره و واشرها ، قالب بندی تکمیل و ثابت سازی می گردد . پس از بتن ریزی و باز نمودن قالبها و خروج بلت و رسیدن بتن به گیرش و مقاومت مناسب ، می توان با ضربه زدن از سمت کوچکتر غلاف مخروطی سنگین که در سطح مشخص است ،آن را از طرف قطورتر خارج نموده و در آخر حفره ای که به جای مانده است را توسط ملات مناسب پر نمود.

میزان مصرف غلاف مخروطی پلاستیکی سنگین

به طور متوسط در هر متر مربع از دیوار 2 عدد غلاف مخروطی سنگین مورد نیاز است ولی در کل می توان گفت میزان غلاف مخروطی مورد نیاز برای یک دیوار بتنی با تعداد بلت های به کار رفته در آن برابر است.

نکـات مهم در مورد غلاف مخروطی پلاستیکی سنگین

پیشنهاد می شود جهت خروج ساده تر غلاف مخروطی سنگین از داخل بتن ، قبل از بتن ریزی سطح قطعه توسط روغن قالب چرب شود.

جهت خروج حتماً از طرف کم قطر تر نیرو و ضربه اعمال شود.

چنانچه حفره به جای مانده نیاز به آب بندی دارد از ترکیب گروت و چسب بتن آب بند برای پر کردن حفره استفاده شود.

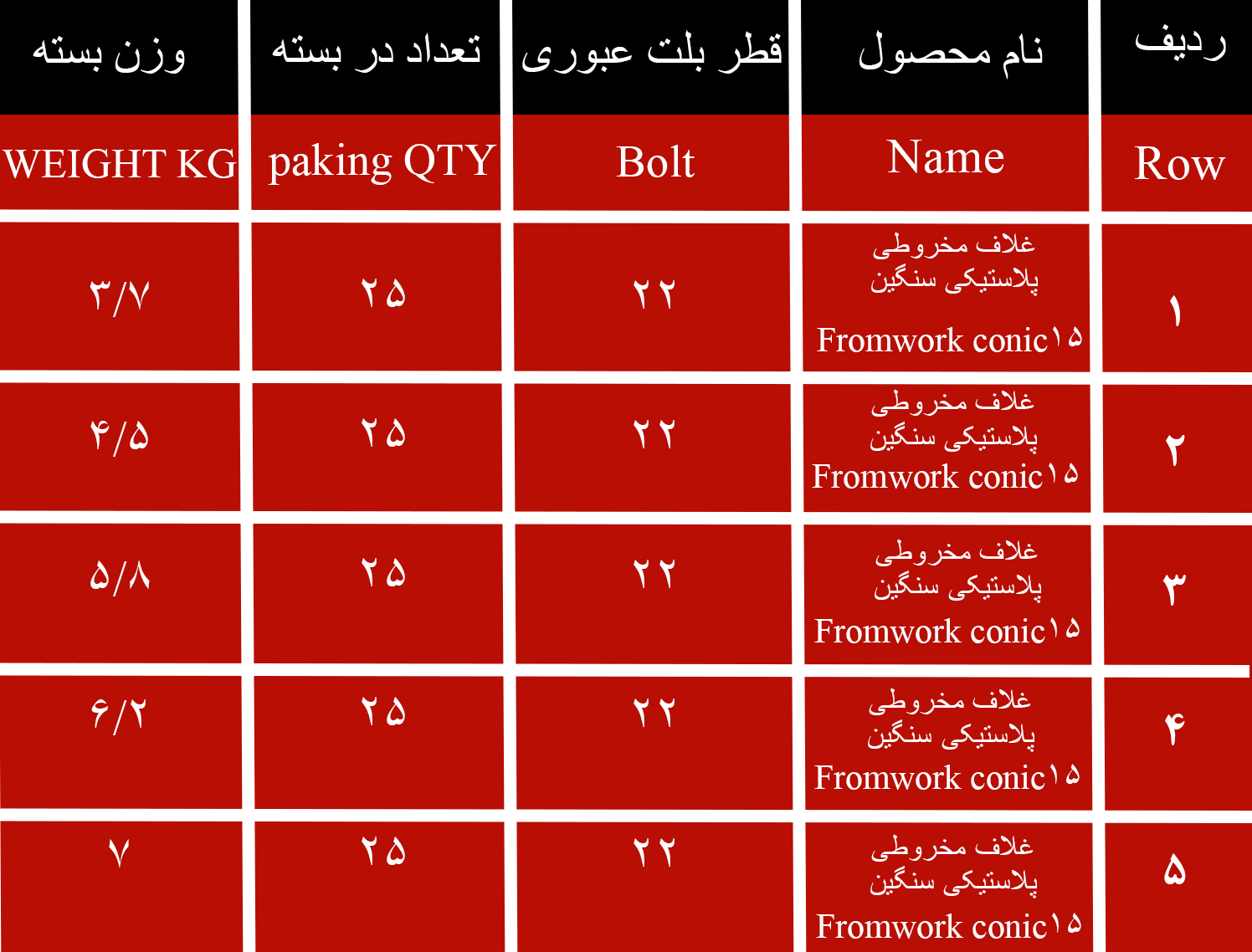

بسته بندی اسپیسر غلاف مخروطی قالب سنگین:
