اسپیسر نیلینگ

اسپیسر نیلینگ

neyling spacer

شرح اسپیسر پلاستیکی برای عملیات نیلینگ گذاری

اسپیسر نیلینگ ؛ عملیات نیلینگ یا میخکوبی، روش نوآورانه توسط مهندسین استرالیایی بوده که در دهه 60 میلادی برای مقاوم سازی جداره های تونل استفاده می شود . برای اجرای نیلینگ در وهله اول دیواره­ها رگلاژ می گردند . بعد از اجرا، شبکه مش های فولادی بوسیله میخ­های 50 سانتیمتری نصب شده و روی آن به ضخامت حدود 10 تا 15 سانتیمتر بتن پاشی ( شاتکریت) صورت می گیرد. مرحله بعد حفاری گمانه­ ها و جا زدن میلگرد (کابل ) می باشد . در ادامه آن گمانه ­ها با دوغاب سیمان تزریق می شود و بعد از اینکه دوغاب به گیرش رسید ، هد نیل­ها بسته میشود. که البته در حال حاضر این کار با کمک گروت های ویژه صورت می گیرد . به همین ترتیب نیروی رانش خاک توسط مش و شات به هد نیل اعمال می گردد و نیروی هد نیلها از طریق نیلها به توده خاک انتقال پیدا می کند . گویی رانش خاک توسط سیستم نیلینگ به خود خاک مهار می گردد . نیلینگ یا میخکوبی بعدها توسط مهندسین آلمانی و فرانسوی در پایدارسازی ترانشه­ ها، تونلها و پلها به کار برده شد.امروزه از نیلینگ به طور وسیع در پروژه های مختلف عمراني استفاده می شود ، می توان به تثبيت ترانشه هاي خط آهن و بزرگراهها، ساخت سازه هاي نگهبان گودبرداري شده در مناطق شهري جهت احداث ساختمانهاي بلند که دارای چندين طبقه در داخل زمين می باشند و تثبيت شيبهاي زمين در برابر لغزشهاي احتمالي به کار بسته می شود اشاره نمود . برای انجام عملیات نیلینگ نیاز به اسپیسر خاصی می باشد تا عملیات کاشت بولت و نیلینگ را ساده تر شود . اسپیسر نیلینگ برای پوشش میلگردهای انکراژ و تحکیم خاک ، همچنین کاشت میلگرد و انکر بلت ها مورد کاربرد قرار می گیرد. ضروریست بدانید که استفاده از انکر بلت ها برای پیشگیری از ریزش خاک دیواره وسقف تونل و در ترانشه ها الزامی است . استفاده از اسپیسر نیلینگ این خاصیت را ایجاد می کند که میلگردها نسبت به محل گمانه ها در مرکز قرار گیرند و از تماس میلگردها با خاک مانع شده و همچنین از خوردگی میلگرد مانع شوند و به این ترتیب از ریزش و رانش احتمالی خاک ترانشه ها و تونل ها پیشگیری گردد. از کاربردهای دیگر اسپیسر نیلینگ کاشت بولت جهت وسعت و تحکیم و مقاوم سازی مقاطع بتنی می باشد .

به این اسپیسر ، اسپیسر میخکوبی نیز گفته می‌شود، این قطعه در فرآیند تثبیت و نگهداری میلگردها در پروژه‌های ساخت و ساز مورد استفاده قرار می گیرد. این محصول عمدتاً در پروژه‌های نیلینگ یا میخکوبی استفاده شده، جایی که میلگردها باید به طور دقیق در موقعیت‌های خاص قرار می گیرند و ثابت می شوند تا پوشش بتنی مناسب و ایمنی ایجاد شود.

ویژگی های اسپیسر نیلینگ

جهت مقاوم سازی جداره های تونل استفاده می شود.

جهت پوشش میلگردهای انکراژ و تحکیم خاک ، همچنین کاشت میلگرد و انکر بلت ها مورد استفاده قرار می گیرد.

موجب جلوگیری خوردگی میلگرد ها می گردد.

موجب وسعت و تحکیم و مقاوم سازی مقاطع بتنی می گردد.

نحوه استفاده اسپیسر نیلینگ

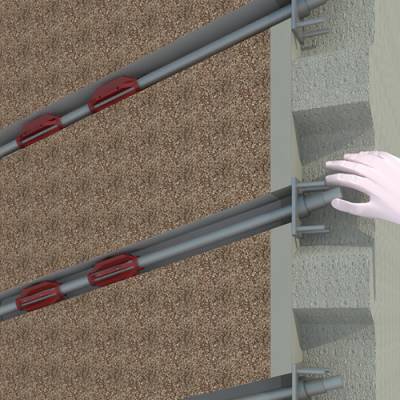

برای مقاوم سازی خاک ، با توجه به قطر گمانه های ایجاد شده اسپیسر نیلینگ که با پوشش بتنی مناسب انتخاب می گردد و به دور میلگرد پیچانده می شود. جهت کاشت بولت، به دلیل وسعت یک مقطع ، اسپیسر نیلینگ به دور بولت پیچیده شده و به داخل سوراخ حفر شده هدایت می گردد تا در مرکز سوراخ قرار گیرد و چسب کاشت میلگرد به اندازه یکسان اطراف بولت را فرا گیرد.

میزان استفاده اسپیسر نیلینگ

پایدار سازی خاک : به طور معمول میزان استفاده ازنیلینگ 1 عدد در طول گمانه ها می باشد.

کاشت بولت : با توجه به عمق سوراخ حفر می شود ، معمولاً هر 50 سانتیمتر یک عدد مورد نیاز می باشد .

نکـات مهم در مورد اسپیسر نیلینگ

توصیه می شود برای ثابت سازی بهتر اسپیسر نیلینگ روی آرماتورها، پس از قرار گیری دور میلگرد با سیم آرماتور بندی تثبیت گردد .

بسته بندی اسپیسر نیلینگ
