قوطی کلید و پریز سقفی

قوطی کلید و پریز سقفی

Roof Switch Box

شرح قوطی کلید و پریز سقفی

قوطی کلید و پریز سقفی ؛ آماده سازی محل نصب و خروج کابلهایی مانند روشنایی سقفی یا لوستر در سیستم های نوین ساخت و ساز که به روش صنعتی صورت می گیرد، قبل از بتن ریزی باید مد نظر قرار گیرد . سیستم های نوین ساخت و ساز به روش صنعتی ، توسط سیستم های قالب بندی لارج پنل یا تونل فرم یا هوپاد و .... انجام می شود. در این نوع سیستم های قالب بندی دیوار و سقف در یک مرحله انجام شده و بتن ریزی به شکل یکپارچه برای دیوار و سقف اجرا می گردد . در حقیقت می توان به این صورت گفت که ستون و تیرها در این سیستم ها حذف شده و سازه بصورت دیوار و سقف بتنی یکپارچه اجرا می شود. کارهای تاسیساتی و سیم کشی در این نوع سازه ها قبل از بتن ریزی صورت گیرد انجام می شود و مطابق نقشه تاسیساتی موجود برای برق رسانی ، کابلها و قوطی های انتظار پیش بینی می شود . البته این پیش بینی ها برای محل نصب لوسترها و روشنایی های سقفی در دال های بتنی در سیستم قالب بندی معمولی نیز باید در نظر گرفته شود . در روشهای سنتی برای آماده سازی محل نصب روشنایی و یا لوسترها از تکه های یونولیت بکار برده می شود و بعد از تمام شدن بتن ریزی و باز نمودن قالبها ، یونولیت را خارج نموده و پس از انجام کارهای مربوط به برق کشی سقف ، فضای خالی به جا مانده را مجدد با ملات پر کنید. جهت رفع و سهولت تعبیه محل نصب روشنایی و لوسترهای سقفی، قوطی کلید و پریز سقفی از جنس پلاستیک طراحی و تولید شده ، که شامل دو قسمت درب و بدنه می باشد . این قوطی ها قبل بتن ریزی با توجه به نقشه برق ساختمان در محل مناسب جای گذاری می شوند و پس از تمام شدن بتن ریزی و باز نمودن قالبها ، با خارج نمودن درب قوطی ، کارهای مربوط به برق سقف، به آسانی صورت می گیرد و همچنین قوطی کلید و پریز سقفی دارای عمق 5 سانتیمتر بوده و از جنس پلی اتیلن فشرده تولید می گردد .

این قطعه یک محفظه به شمار می رود که به ‌طور ویژه برای نصب کلید و پریزهای برقی در سقف ساخته و ارائه شده است. اینگونه می باشد که قوطی کلید و پریز سقفی نقش مهمی در ایمنی و استحکام نصب تجهیزات الکتریکی در سقف ایجاد می‌کند و همچنین به زیبایی و تمیزی نصب نیز کمک می‌کند.

نحوه استفاده قوطی کلید و پریز سقفی

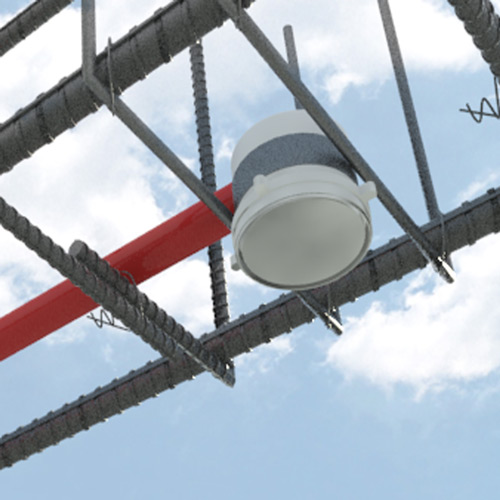

پس از اتمام آرماتور بندی دیوار و بستن قالبهای دیوار ، قالب کف سقف بسته می شود و پس از اسپیسر گذاری ، آرماتورهای سقفی شبکه ای پهن می شود. سپس با توجه به نقشه تاسیسات ، لوله های برق جای گذاری می شوند و در محلهایی که قرار است خروجی روشنایی سقفی وجود داشته باشد، قوطی کلید و پریز سقفی جای گذاری و تثبیت می شود . لازم به ذکر است که با توجه به نقشه تاسیسات، لوله های برق به حالت انتظار جای گذاری شده و به قوطی کلید و پریز سقفی منتهی می شوند تا پس از پایان پروژه بتوانند با هدایت سیم و کابلهای برق، طبق نقشه سیم کشی، عملیات برق رسانی را کامل کنند. قوطی کلید و پریز سقفی یا سوئیچ باکس دارای یک درب است که جهت ممانعت از ورود بتن و شیره بتن به داخل قوطی در هنگام بتن ریزی تعبیه شده است و پس از اتمام بتن ریزی و قالب برداری برداشته شده و عملیات مربوط به روشنایی سقفی انجام می شود.

میزان مصرف قوطی کلید و پریز سقفی

میزان مصرف قوطی کلید و پریز سقفی، با توجه به نقشه برق و تعداد روشنایی سقفی لازم ساختمان و سایر سیستم ها مانند سیستم های امنیتی و ایمنی که نیاز به سیم کشی دارند تعین می گردد.

نکـات قوطی کلید و پریز سقفی

استفاده نکردن از قوطی کلید و پریز سقفی، قبل از بتن ریزی می تواند هزینه های سنگینی را برای حفر محل روشنایی سقفی یا وسایل ایمنی و اعلام حریق و ... داخل سقف ایجاد کند. در نظر داشته باشد حتما درب قوطی هنگام جای گذاری ، روی قوطی نصب شده باشد ، زیرا در غیر اینصورت سبب ورود بتن و شیره بتن به داخل قوطی می شود که پس از سخت شدن تمیز نمودن آنها بسیار مشکل خواهد بود و همچنین در اجرای برق کشی سقف خلل ایجاد می کند. محلی از سوئیچ باکس سقفی را که لوله برق به حالت انتظار به آن منتهی می شود، توسط تیغ یا گردبر با قطر مناسب بریده و سر لوله را وارد قوطی کلید و پریز سقفی کنید.

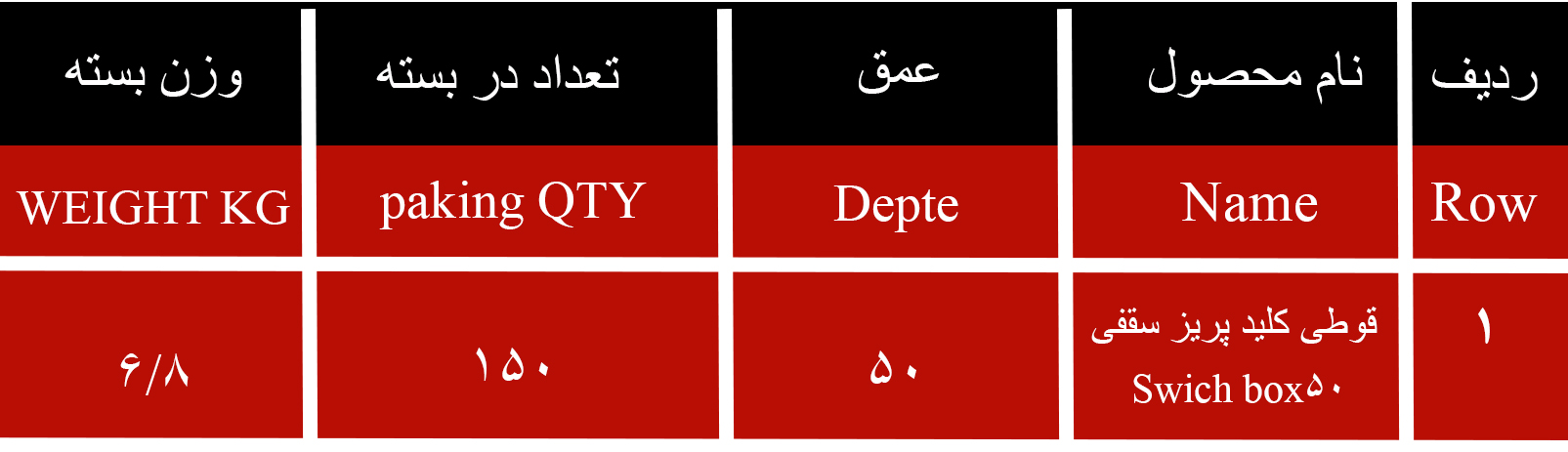

بسته بندی اسپیسر قوطی و کلید پریز سقفی
