میان بلت آب بند پلاستیکی

میان بلت آب بند پلاستیکی

Waterproofing Mid Bolt

شرح میان بلت آب بند پلاستیکی

میان بلت آب بند پلاستیکی ؛ برای بتن ریزی دیوارهای مختلف بتنی که شامل دیوارهای برشی ، دیواره مخازن ، استخرها ، کانالهای انتقال آب ، تونل ها ، سدها و ... می باشد باید عملیات قالب بندی مناسبی با ضخامت و قطر دیواره و نوع کاربری صورت گیرد . تقریباً در 95 درصد سیستم های قالب بندی دیوارها به جهت مهار فشارهای هیدرواستاتیکی بتن در هنگام بتن ریزی ، باید تدابیر برای مهار قالبها به جهت جلوگیری از باز شدن قالبها و همچنین از هم گسیخته شدن آنها اندیشید. یکی از مهم ترین تجهیزات در مهار فشارهای جانبی بتن ، بکارگیری از بلت و مهره و واشر به همراه مهارهای پشت بند قالبها می باشد . در سازه های آبی که آب بندی سازه بتنی مبحثی مهم و بسیار با اهمیت است ، سوراخ ایجاد شده توسط بلت در بتن ، بعد از تمام شدن بتن ریزی و قالب برداری و در آوردن بلت ها ، یک ضعف سازه ای به شمار می رود و باید برای پر کردن و همچنین آب بند نمودن آن اقداماتی را انجام داد. پر نمودن حفره ایجاد شده توسط بلت، با پر نمودن ملاتهای سیمانی ، بخصوص در دیواره های با ضخامت بالا و متراکم نمودن آن جهت جلوگیری از خروج آب کار بسیار دشواری می باشد . بهترین روش جهت آب بندی محل عبور بلت در بتن ، اقدامات قبل از بتن ریزی و در هنگام کار گذاشتن بلت داخل سازه می باشد . میان بلت آب بند پلاستیکی ارزان ترین و مقرون به صرفه ترین نوع میان بلت جهت آب بندی محل عبور بلت می باشد، که از جنس پلاستیک طراحی و تولید شده است و از 5 قطعه تشکیل شده و مونتاژ و استفاده می گردد. استفاده از میان بلت آب بند پلاستیکی نسبت به سایر میان بلت های موجود مانند میان بلت چدنی و میان بلت فنری تا حداقل 70 درصد هزینه آن کمتر است و کاملا مقرون به صرفه می باشد دارای مزیت های بسیاری برای کارفرما می باشد . از جمله مهم ترین مزیت های استفاده از میان بلت آب بند پلاستیکی نسبت به سایر میان بلت های فلزی یا چدنی، استفاده از بلت یک تکه بودن و معمولی است که می توان از آن در سایر پروژه ها نیز استفاده نمود. اما در میان بلت های دیگر باید از بلت های با طول کوچکتر و یا بلت های بیرونی ( یک طرف بلت دنده ریز و طرف دیگر دنده درشت ) استفاده نمود ، که امکان استفاده از بلت را در پروژه های دیگر محدود می سازد و همانطور که گفته شد استفاده از میان بلت آب بند پلاستیکی مزایای اقتصادی قابل توجهی را برای کارفرما فراهم می سازد . میان بلت آب بند پلاستیکی به سادگی با افزایش طول لوله آجدار پلاستیکی ( قطعه میانی مجموعه میان بلت ) قابلیت افزایش طول را دارا می باشد و این در حالی است که این موضوع بیان شده در مورد میان بلت های چدنی و یا فلزی با محدودیت مواجه بوده و یا با صرف هزینه بسیار بالاتری صورت می گیرد . قطعات تشکیل دهنده اصلی میان بلت آب بند پلاستیکی از مواد اولیه پلی وینیل کلراید بوده که هیچ گونه اثر بخشی منفی بر بتن ندارد و همچنین قطعاتی از میان بلت که در بتن باقی می مانند که شامل ( لوله و رابط ) است در سطح خود دارای آج و دندانه می باشند تا درگیری بهتری با بتن ایجاد کنند.

به طور کلی این محصول ارائه شده قطعه ای می باشد که جهت اهداف خاصی در بتن ریزی مورد استفاده قرار می گیرد و همچنین با توجه به کاربردهای آن دارای نوع های مختلفی می باشد. در واقع جهت آب بند نمودن دیوارهای بتنی و یا آب بند نمودن مقاطع دیگر مورد استفاده قرار می گیرد . همچنین می توان گفت بیشترین کاربرد استفاده از این قطعه در دیوار های بتنی می باشد.

این قطعه یکی از اجزای مهم در سیستم‌های قالب ‌بندی بتن به شمار می رود که برای ایجاد مقاومت در برابر نفوذ آب و حفظ استحکام سازه‌های بتنی مورد استفاده قرار می گیرد. این قطعه در بسیاری از پروژه‌های ساختمانی و عمرانی استفاده می شود. یکی از اجزای مهم و کاربردی در ساخت و سازهای بتنی محسوب شده که قادر است با ویژگی‌های منحصر به فرد خود مانند مقاومت بالا در برابر آب، دوام زیاد و نصب آسان، به افزایش کیفیت و عمر مفید سازه‌ها کمک ‌کند.

قطعات تشکیل دهنده میان بلت پلاستیکی

• رابط میان بلت پلاستیکی
• مخروطی میان بلت پلاستیکی
• لوله آجدار PVC
• آب بند کننده لاستیکی ساده ( استاپر U )
• آب بند کننده لاستیکی لبه دار ( استاپر T )

رابط میان بلت پلاستیکی

رابط میان بلت پلاستیکی قسمت واسط بین مخروطی میان بلت و لوله آجدار بوده که پس از اجـرا، داخل بتن به جای می ماند و استاپرهای لاستیکی ساده و لبه دار درون رابط میان بلت پلاستیکی و لوله آجدار PVC ثابت سازی و جـاسازی می شود . رابـط میـان بلت پلاستیکی از نظـر هندسی طوری طراحی شده که درگیـری کاملی با بتن داشته باشد .

مخروطی میان بلت پلاستیکی

قطعه نهایی در فرآیند آب بندی محل عبور بلت از داخل بتـن تـوسط میـان بلت آب بند پلاستیکی، مخـروطی میـان بلت پلاستیکی می باشد که پس از تمام شدن بتن ریزی و باز کردن قالب ها توسط انبر دست از دو سـر میان بلت خـارج می شـوند تا قطعات لاستیکـی استاپـر راحت تـر درون سوراخ رابط میان بلت جـا زده شـوند .

آب بند کننده لاستیکی ساده (استاپر U )

این قطعه بعنوان آب بند کننده میانی در فرآیند آب بندی محل عبور بلت توسط میان بلت پلاستیکی آب بند می باشد که پس از اتمام بتن ریزی و خارج کردن مخروطی میان بلت از انتهای میان بلت ، توسط اعمال فشار به قسمت میانی لوله میان بلت هدایت می شود و وظیفه آب بند کردن قسمت میانی را بر عهده دارد. استاپر U از جنس PVC نرم و مقاوم تولید می شود .

آب بند کننده لاستیکی ساده (استاپر T )

این قطعه آب بند کننده دو سر میان بلت در فرآیند آب بندی محل عبور بلت توسط میان بلت پلاستیکی می باشد که پس از اتمام بتن ریزی و باز نمودن قالبها و خـارج کردن مخـروطی میـان بلت از دو انتهـای میان بلت، توسط فشـار در دو انتهای میان بلت جا زده می شود و وظیفـه آب بندی و مسدود نمودن دو سـر حفره ایجاد شده توسط میان بلت را به عهده دارد .

لوله آجدار PVC

لوله آجدار PVC به عنوان قطعه واسطه در ساختار میان بلت آب بند پلاستیکی به کار می رود و وظیفه کاهش و یا افـزایش طول میان بلت آب بند پلاستیکی را در فرآیند تولید و مونتاژ بر عهده دارد . علت آجدار شدن یا مضرس شدن سطح لوله درگیری بهتر لوله با بتن است .لوله آجدار پلاستیکی با قطر خارجی 25 میلیمتر و قطر داخلی 22 میلیمتر جهت عبور بلت با قطر 16 و 18 میلیمتر مناسب می باشد .

نحوه استفاده میان بلت آب بند پلاستیکی

طریقه مصرف میان بلت پلاستیکی آب بند چگونه است ؟

جهت کارگذاری میان بلت آب بند پلاستیکی، باید در مرحله اول قطعات مخروطی و رابط میان بلت با لوله آجدار پلاستیکی مونتاژ گردد. این کار در کارخانه سازنده معمولا انجام می شود و میان بلت ها با توجه به طولی که کارفرما مدنظرش باشد تولید و مونتاژ و بسته بندی می شود .

در ابتدا شبکه میلگردی بافته شده و اسپیسرهای ویل فیکس جهت تنظیم فاصله بین میلگرد و بدنه قالب، کارگذاری می شود . پس از آن یک طرف از قالب بندی مونتاژ می گردد . با توجه به ضخامت دیواره بتنی در فواصل مشخص مابین قالبها ، از قالبهای سوراخدار که دارای فواصل استانداردی هستند، جای گذاری می شود .

در مرحله بعد بلت مناسب با ضخامت دیواره و نوع مهاری های پشت قالب انتخاب می گردد( طول بلت بر اساس ضخامت دیواره بعلاوه 40 الی 70 سانتیمتر با توجه به مهارهای پشت قالب مشخص می شود ). بلت از قسمت خارجی، قسمت قالب بندی شده وارد شبکه میلگردی می شود .

در مرحله بعدی میان بلت آب بند پلاستیکی بصورت غلاف روی بلت جای گذاری می شود. سپس قالب بندی طرف دیگر انجام شده و بلت از سوراخ قالب روبرو خارج می شود . پس از آن توسط مهره و واشر مخصوص و مهاری های مناسب که با توجه به ضخامت سازه از جنس لوله یا قوطی یا ناودانی انتخاب می شود ، سازه ثابت شده و عملیات قالب بندی به پایان می رسد.

پس از اتمام بتن ریزی و قالب برداری ، در سطح بتن پره های مخروطی میان بلت در سطح بتن دیده می شود که باید توسط ابزاری مانند انبردست آن را از داخل بتن خارج نمود. پس از خروج مخروطی میان بلت پلاستیکی از سطح، حفره ای مخروطی شکل در بتن بصورت خالی تشکیل می گردد که در انتهای آن می توان به سوراخ رابط میان بلت دسترسی پیدا نمود .

در مرحله اول آب بندی حفره ایجاد شده توسط میان بلت ابتدا یک عدد آب بند کننده لاستیکی ساده ( استاپر یو ) را با فشار داخل حفره نموده و تا وسط لوله آجدار پلاستیکی هدایت می کنیم و در مرحله دوم دو عدد آب بند کننده لاستیکی لبه دار (استاپر تی ) را از دو طرف وارد حفره رابط میان بلت می نماییم تا لبه استاپر با لبه رابط درگیر شود . تا اینجا با قرارگیری استاپرها آب بندی قطعی میان بلت انجام شده است ولی برای اطمینان بیشتر و نهایی نمودن عملیات آب بندی فضای مخروطی شکل به جای مانده از خروج مخروطی را توسط ملات آب بند ( ترکیب گروت + چسب بتن آب بند) پر می نماییم.

میزان مصرف میان بلت آب بند پلاستیکی

مقدار مصرف میان بلت آب بند پلاستیکی چقدر است ؟

میزان مصرف میان بلت آب بند پلاستیکی با توجه به تعداد بلت مورد نیاز برای مهار فشارهای جانبی بتن مشخص شده اما به طور کلی در حالت نرمال در هر متر مربع 2 عدد میان بولت، مورد نیاز است.

نحوه استفاده میان بلت آب بند پلاستیکی

روش مصرف میان بلت آب بند پلاستیکی چگونه است؟

میان بلت آب بند پلاستیکی میان دو جداره قالب جای گذاری می شود این کار پس از اجرای آرماتوربندی و بستن قالب صورت می گیرد . پس از آن بتن ریزی انجام می شود . پس از تمام شدن بتن ریزی و گیرش بتن ،قالب ها باز شده و مخروطی میان بلت، توسط انبردست از دو سطح بتن خارج شود . قطعـات آب بند کننـده لاستیکی طبق ضـوابط و دستورالعمل های موجـود جای گذاری می شوند . حفره های به جای مانده از خروج مخروطی میان بلت توسط ملات آب بند پر شود.

نکات مهم در مورد میان بلت آب بند پلاستیکی

از میان بلت آب بند پلاستیکی فقط به عنوان غلافی جهت عبور بلت  می توان استفاده نمود .

در این حالت استاپرها از ساختار میان بلت آب بند پلاستیکی حذف می شوند .

قطعه مخروطی پلاستیکی حتی در مواردی که آب بندی سوراخ بلت ممورد نظر نباشد هم باید از داخل بتن خارج شود زیرا وجود پلاستیک با سطح مقطع بزرگ در سطح می تواند ایجاد ضعف سازه ای در مقطع مورد نظر ایجاد کند.

میان بلت پلاستیکی علاوه بر ایفای نقش آب بندی محل عبور بلت ، سبب جلوگیری از خروج شیره بتن از سوراخهای سطح قالب به بیرون می شود.

استفاده از استاپر تی و یو طبق توضیحات مذکور برای آب بندی قطعی لازم می باشد و مجاز به حذف و یا کم کردن استاپرها نمی باشیم.

میان بلت آب بند پلاستیکی برای عبور بلت با قطر 16 و 18 میلیمتر طراحی شده است و برای قطرهای بالاتر جوابگو نیست.

مراحل مونتاژ میان بلت آب بندپلاستیکی

مرحله 1 : ابتدا شبکه میلگردی بافته شده و یک طرف از قالب بندی دیوار با توجه به نقشه اجرایی مونتاژ شود. سپس یک عدد بلت تمام رزوه که بنا به قطر دیوار و وضعیت پشت بندها ، طول آن تعیین شده است از قسمت بیرون قالبها وارد سازه آرماتور بندی شود.

مرحله 2 : میان بلت مونتاژ شده شامل رابط و مخروطی و لوله پلاستیکی آجدار را با توجه به قطر دیواره ، انتخاب و روی بلت بصورت غلاف پوششی قرار می دهیم .

مرحله 3 : پس از جایگذاری میان بلت پلاستیکی ، قالب بندی سمت دیگر دیوار را تکمیل می کنیم. بصورتی که بدنه دو سمت قالب به دو انتهای میان بلت آب بند پلاستیکی بچسبد . دقت نمایید که بلت از دو طرف قالبها به یک اندازه باید خارج شود . سپس با بستن مهاری ها و مهره و واشر، سازه قالب بندی را تثبیت می نماییم.

مرحله 4 : پس از مونتاژ کامل قالب بندی دیوار از طرفین و تثبیت توسط مهاری ها و پشت بندها و مهره و واشر و حصول اطمینان از ایستایی و تحمل در برابر نیروهای هیدرواستاتیکی بتن توسط قالب ، بتن ریزی انجام می شود.

مرحله 5 : پس از اتمام بتن ریزی و رسیدن بتن به گیرش اولیه ، قالبهای فلزی از دو سمت دیوار با برداشتن مهاری ها و مهره و واشر باز می شود و عمل کیورینگ و عمل آوری بتن آغاز می شود.

مرحله 5 : پس از اتمام بتن ریزی و رسیدن بتن به گیرش اولیه ، قالبهای فلزی از دو سمت دیوار با برداشتن مهاری ها و مهره و واشر باز می شود و عمل کیورینگ و عمل آوری بتن آغاز می شود.

مرحله 7 : پس از خروج بلت ، قسمت پره ای شکل قطعه مخروطی میان بلت در دو سوی دیوار ، در سطح بتن مشاهده می شود . از نظر سازه ای وجود پلاستیک با سطح مقطع بزرگ در سطح بتن و به فرم تو خالی می تواند ضعف سازه ای برای آن مقطع ایجاد نماید . با استفاده از ابزاری مانند انبر دست مخروطی را از سطح بتن خارج می نماییم تا به حفره رابط میان بلت که سوراخ آن هم اندازه با قطر داخلی لوله آجدار پلاستیکی است ، دسترسی پیدا کنیم.

مرحله 8 : برای آب بندی حفره به جا مانده حاصل از عبور بلت ، یک عدد آب بند کننده لاستیکی ساده ( استاپر یو ) را با فشار مطابق شکل به قسمت میانی سازه هدایت می کنیم تا سدی در برابر نفوذ آب از داخل حفره موجود باشد.

مرحله 9 : جهت افزایش ضریب اطمینان دو عدد آب بند کننده لاستیکی لبه دار یا استاپر تی را از دو طرف با فشار وارد دو سر رابط میان بلت می نماییم . دقت شود استاپر تی را به حدی باید داخل حفره هدایت کنیم که لبه استاپر به لبه رابط میان بلت گیر کند.

مرحله 10 : برای حصول اطمینان از نفوذناپذیر شدن بتن و پر نمودن حفره مخروطی شکل به جای مانده از خروج مخروطی میان بلت ، ملاتی متشکل از گروت و چسب بتن آب بند ساخته و حفره را پر می نماییم . چنانچه مراحل مذکور با دقت انجام شود آب بندی صد درصد توسط میان بلت آب بند پلاستیکی محقق خواهد شد.

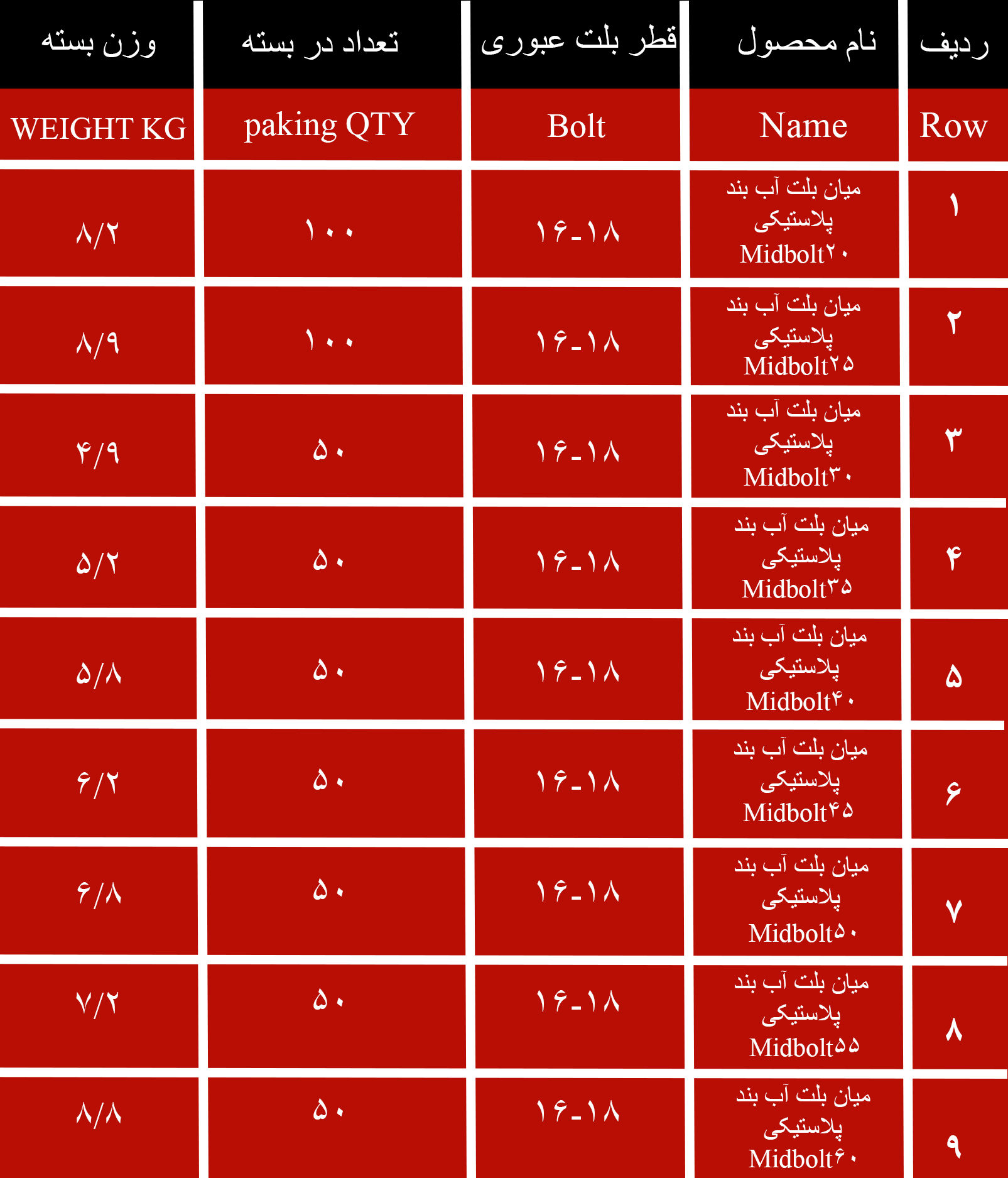

بسته بندی میان بلت پلاستیکی آب بند
